EAG昆虫触角电位仪（Electroantennography，以下简称EAG）作为一种生物鉴定仪器被广泛的使用在试验昆虫学方面，它主要用于检测那些通过触角来感知世界的昆虫。在外界激素的作用下昆虫触角的尖端和根部之间有一个很小的电压波动。这种波动可能是触角神经元与刺激信息素产生的电化学反应。EAG响应信号的振幅随刺激素的浓度增长而增长，直到达到了饱和状态。振幅的变化更依赖于刺激素的种类、昆虫的种类、昆虫的性别以及一些没有被很好定义的因素。EAG方法可以被用在很多用途上。例如筛选生物学上有活性的化合物、净化萃取物、鉴定有活性的馏分、选择有活性的人造化合物、作为气相色谱分析的检测头在野外的浓度测量等。
仪器特色
*1.独特灵活的设计，可以使触角轻松的搭接电极，而不需借助显微镜进行烦人的操作。。
*2.仪器内置触角电位模拟器，用于检测测量系统正常与否.
*3.兼容国产气相色谱仪（需提供必需的触发信号和同步信号）
*4.方便快速计算且标记每个峰与基线的差值ΔV。
*5.可根据用户需求增加或修改所需要的软件硬件功能。
*6.低噪信号处理，极低基线温漂，良好信噪比；可自由设置滤波频段。
*7.脉冲刺激气流关闭打开，具有补偿功能，触角气流机械压力恒定。仪器具备单点刺激和循环脉冲刺激等功能。
*8.基线检测稳定后；等待触发信号到达，自动开始进行信号采集，实时记录显示触角电位波形。
9.双线实时显示触角电位信号和气相同步信号
10:软件滤波器、独特设计抑制共模干扰、自适应工频滤波器结合小波阈值降噪电信号进行
技术参数：
|
DAC-2双通道无线数据采集控制器 |
用于记录EAG和GC-EAD信号的双通道数据采集器控制器 |
|
|
采用USB连接或者无线蓝牙通讯，可以很方便和台式电脑或笔记本连接使用 |
||
|
可自动或人工控制信号漂移值，控制设置过滤器 |
||
|
兼容EW EAG和GC-EAD软件 |
||
|
分为移动版和台式版 |
||
|
移动版内置电池，台式班接220V电源 |
||
|
EAG和GC/EAD信号记录分析软件 |
用于电信号数据采集系统； |
|
|
触发信号到达时，软件能够使记录时间、信号基线自动启动记录程序； |
||
|
实时记录并显示触角电位图（EAG）； |
||
|
坐标中可表示关键数据的具体值 |
||
|
实时记录及显示气相色谱触角电位检测（GC/EAD）系统的输出信号，可自定义记录时间； |
||
|
可以分析计算峰值区域，可以对峰值区起止时间做标记； |
||
|
幅度及时间单位可作放大缩小操作，使图形具备更好的外形，便于观察； |
||
|
可为数据记录增加注释，中文标注； |
||
|
支持Windows标准格式图形输出； |
||
|
所有生成的图形及数据都可打印； |
||
|
支持excel数据格式输出。 |
||
|

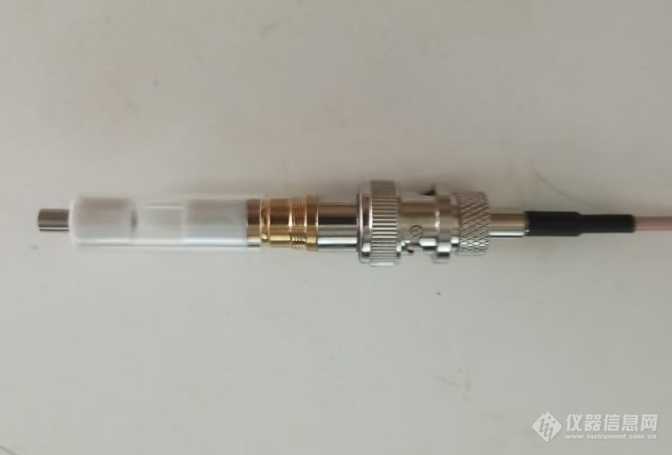

通用单端探头 |
电极直接连接到输入放大器模块； |
|
|
绝缘可视化吸液管防护罩，卡式连接探头； |
||
|
内嵌不锈钢电极套； |
||
|
不锈钢电极套固定银丝电极； |
||
|
银丝容易替换（不需要焊接）； |
||
|
灵活装卸的装置可以极大程度方便触角搭接 |
||
|
20X或者40X昆虫触角电位放大模块 |
为信号控制器提供不失真的信号源 |
|
|
包括参考端和放大端； |
||
|
能适用几乎所有昆虫触角； |
||
|
连接表面镀金处理； |
||
|
高输入阻抗，10级输入放大倍数调节； |
||
|
可直接与IDAC连接。 |
||
|
TWK-A3刺激气流控制单元 |
不需要实验室建立空气过滤压缩系统； |
|
|
内置空气泵具备消震功能； |
||
|
内置活性炭过滤器，更换方便； |
||
|
可提供连续和脉冲气流；有单击模式和脉冲模式 |
||
|
采用LCD显示屏调节控制； |
||
|
流量无极数字可调，不需要校准； |
||
|
脉冲气流在0.1-999秒之间可调，调节步长0.1秒； |
||
|
脉冲气流重复：间隔时间1-999秒可调； |
||
|
输出信号兼容TWK-DAC数据采集系统； |
||
|
包括脚踏开关。 |
||
|
TWK-22显微操作台 |
适用于EAG和GC/EAD实验； |
|
|
磁性吸附底座上，装备有两个X-Y-Z三向可调的操作臂； |
||
|
20×30厘米不锈钢底座保持定位； |
||
|
右手操作臂采用非常易用准确的操作杆进行调节； |
||
|
可调节刺激气流路不锈钢管高度； |
||
|
包含高阻抗探头和电极固定器； |
||
|
可直接与IDAC信号采集控制器连接； |
||
|
与IDAC信号采集控制器连接不需要额外的放大器； |
||
|
用于EAG和GC/EAD实验不需要法拉第笼。 |
||
|
适用于EAG和GC/EAD实验； |
||
|

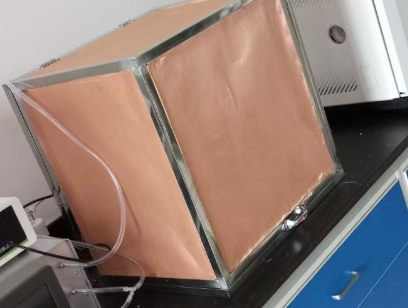

法拉第笼 |
用于屏蔽仪器周围电磁信号对试验的影响。 |
|
|
材质：不锈钢或铜； |
||
|
前挡板可翻至顶部，方便操作； |
||
|
尺寸：宽50cm×高50cm×深40cm； |
||
|
有接地线接口； |
||
|
特殊尺寸可以定制 |
